Desmontan el iPhone Duo hasta el último tornillo. Por dentro hay más de una sorpresa

Con el iPhone Duo en la calle, la curiosidad sigue creciendo. Es un iPhone que se dobla y eso despierta preguntas sobre cómo aguanta su bisagra y qué esconde por dentro. Por el camino también ha llegado alguna polémica, con los primeros problemas de pantalla que cuentan algunos compradores. Es un asunto que estamos analizando de cerca desde Applesfera, pero antes de entrar en él hay que entender este iPhone. Y para eso, lo mejor es abrirlo.

Eso es justo lo que ha hecho el equipo de iFixit, igual que con el iPhone 18 Pro o el Apple Watch Series 12. Lo han desmontado de arriba abajo, hasta el último tornillo, y por dentro hay más de una sorpresa. Una bisagra que recuerda a la correa de un reloj metálico, una pantalla interior hecha de diez láminas finísimas y una placa que vuelve a ser de una sola capa por primera vez desde el iPhone 8. Además, tiene dos baterías que se sueltan con un poco de electricidad. Vamos a verlo pieza a pieza.

El desmontaje del iPhone Duo de un vistazo

• Bisagra: una cadena de articulaciones metálicas con guías curvas, engranajes y muelles.
• Pantalla interior: diez láminas ultrafinas, con una película mate que se puede cambiar.
• Placa base: una sola capa, la primera en un iPhone desde el iPhone 8.
• Baterías: dos, una en cada mitad, con adhesivo que se suelta con electricidad.
• Nota de reparación: 5 sobre 10, provisional y a falta de recambios oficiales.

Una bisagra como la correa de un reloj

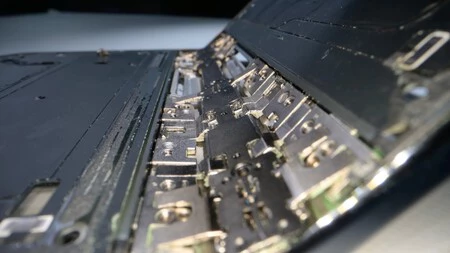

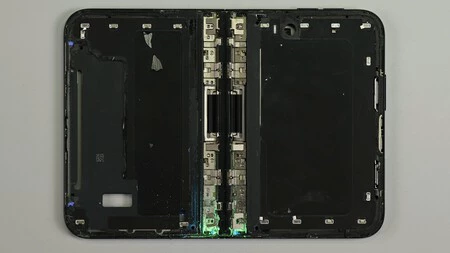

La bisagra es la pieza que más curiosidad despierta y la que más trabajo ha dado a iFixit. Apple la ha fabricado con más de cien componentes y, al abrirla, aparece una cadena de articulaciones metálicas muy parecida a la correa de un reloj, en la que cada eslabón solo puede doblarse hasta cierto punto.

Esto permite que el iPhone Duo se cierre del todo sin que la pantalla tenga una curva demasiado cerrada. Como en la mayoría de los plegables desde hace unos años, la pantalla se pliega dentro de la bisagra en forma de gota de agua.

El detalle más ingenioso son unas guías curvas que hacen que esos eslabones se muevan como si su eje de giro estuviera dentro de la propia pantalla. La idea es que las láminas del panel se doblen con menos tirones y menos presión.

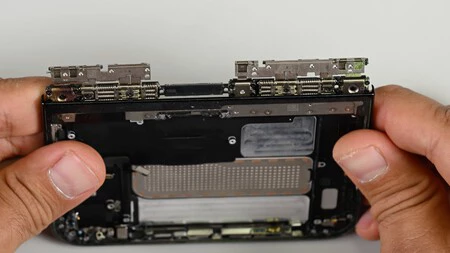

Además, unos engranajes mantienen las dos mitades sincronizadas y unos muelles compensan la tendencia de la pantalla plegada a abrirse sola. Como la fuerza de esos muelles cambia a lo largo del recorrido, la bisagra necesita menos rozamiento para quedarse donde la dejas y eso la hace más suave de mover. Por dentro pasa también un cable plegado en acordeón que reparte el movimiento en varias curvas, en lugar de forzar una sola.

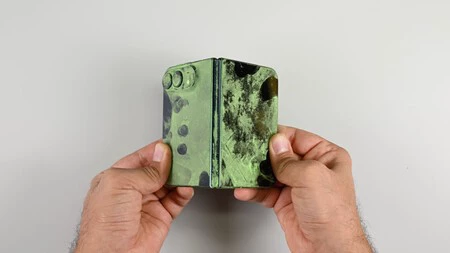

iFixit probó además cuánto polvo se cuela. Metió el iPhone Duo en una bolsa con polvo fluorescente para ver por dónde entra. Y fue toda una sorpresa: hubo bastante menos polvo que en el Galaxy Z Fold 8 y las zonas selladas quedaron limpias. Aun así, con cualquier plegable, es mejor dejar la arena de la playa lejos.

Es en esa misma zona donde se concentran los problemas de pantalla de los que hablan algunos compradores. Un crujido al plegar y unas líneas brillantes después, casi siempre en el mismo sitio. Con un escáner de rayos X, iFixit ha visto que justo ahí hay una pieza central de la bisagra que sobresale un poco. Una de sus hipótesis es que esa pieza no llegue a hundirse del todo al cerrar el móvil. Son pistas para seguir investigando y en Applesfera lo haremos de cerca.

Una pantalla interior de diez láminas

La pantalla interior está formada por diez láminas ultrafinas que iFixit ha ido separando a mano. El panel OLED va entre dos cristales, unidos con adhesivos especiales que les permiten deslizarse entre sí al plegar, igual que las páginas de un libro que se cierra. Así se reparte la tensión, porque las láminas exteriores recorren más camino que las interiores. Unas placas de fibra de carbono dan rigidez y una base de titanio refuerza el conjunto.

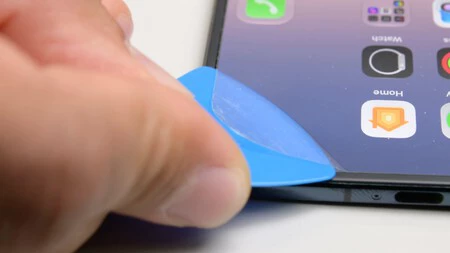

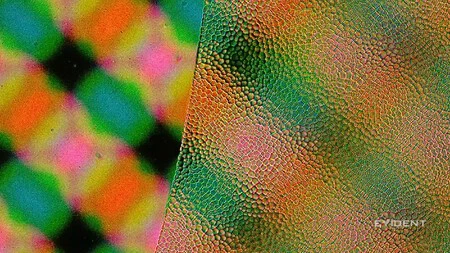

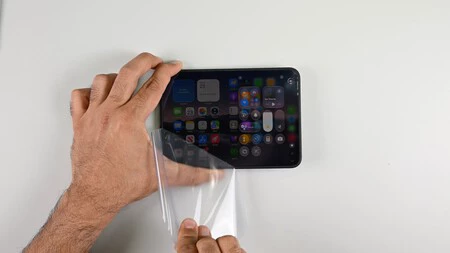

Por encima va la película mate, nanotexturizada. Bajo el microscopio se ven en ella unas pequeñas protuberancias redondeadas que dispersan los reflejos, de modo que una línea de luz sobre la pantalla delata menos cada pequeña hendidura. Es lo que ayuda a disimular el pliegue. La película es de polímero y se despega con facilidad para poder cambiarla por otra cuando sea necesario.

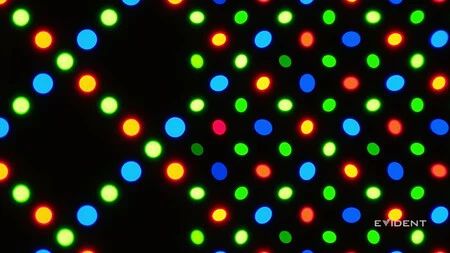

Otra curiosidad está en los píxeles. Al ampliarlos, algunos de los puntos rojos, verdes y azules son óvalos orientados en distintas direcciones. Samsung lleva años con subpíxeles ovalados, pero Apple tiene una patente para esta distribución y la relaciona con variar el patrón, algo que ayudaría a que los reflejos formen menos dibujos molestos. Encima de la cámara oculta bajo la pantalla hay además una zona con menos píxeles, más redondos y espaciados, para que la luz llegue al sensor.

Una placa que vuelve a ser de una sola capa

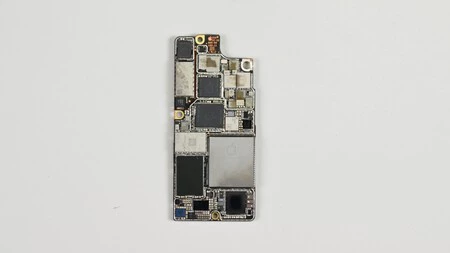

La placa base del iPhone Duo es la primera de un iPhone desde el iPhone 8 que va en una sola capa. En el resto, la placa es un sándwich de dos pisos con los componentes apilados. Aquí es una placa plana para que el iPhone Duo mida 5,2 milímetros cuando está abierto.

Se han agrupado los componentes más voluminosos en la zona elevada de las cámaras para dejar el resto del cuerpo a las baterías. Algo muy similar a la meseta que tiene el iPhone Air.

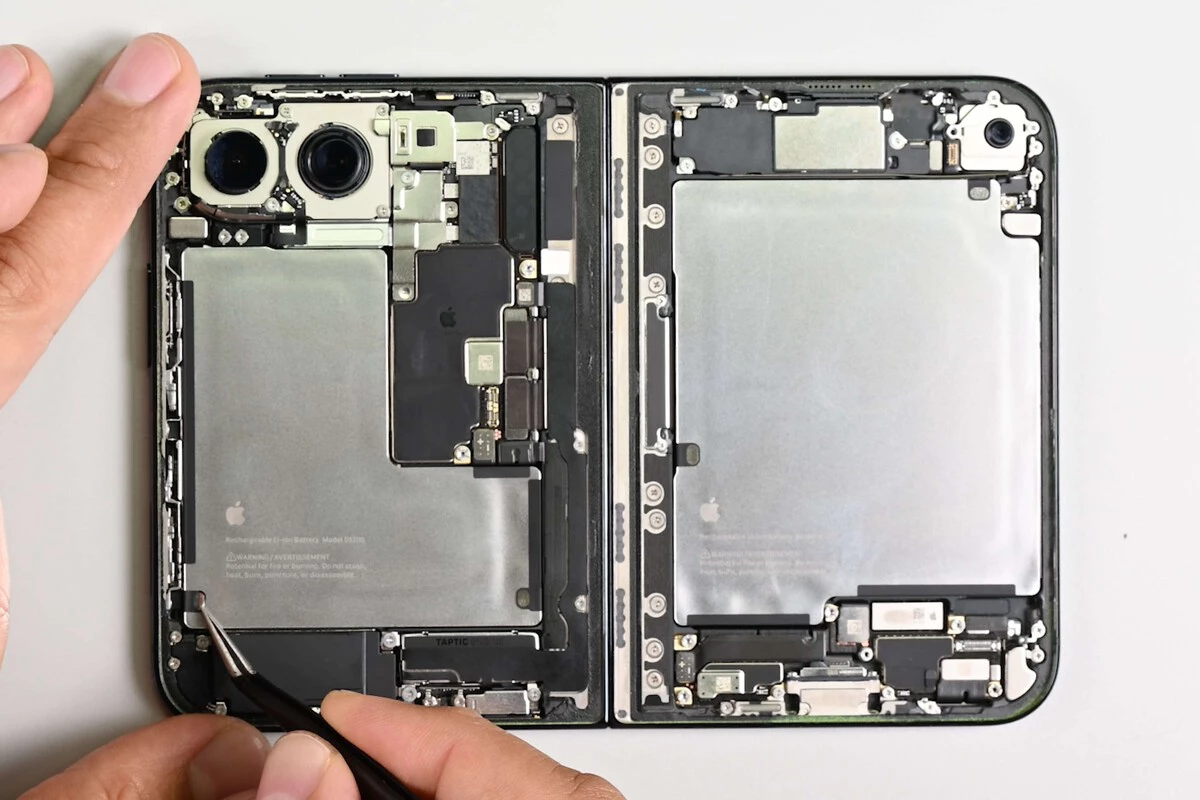

Dos baterías en un solo iPhone

El iPhone Duo lleva una batería en cada mitad. Incluso así, ambas aparecen en Ajustes > Salud de batería, con dos porcentajes distintos. Aunque luego, en el uso del día a día, la carga y la descarga se comparten como si fueran una sola batería.

Cada una va pegada con un adhesivo que se suelta con electricidad. Se conecta un cable a una pestaña, se aplica corriente y, tras un minuto y medio por pestaña, la batería se desprende sola, sin hacer palanca. iFixit lo considera el mejor método de retirada de batería que ha visto en un plegable.

Un iPhone que se abre por dentro sin romper nada

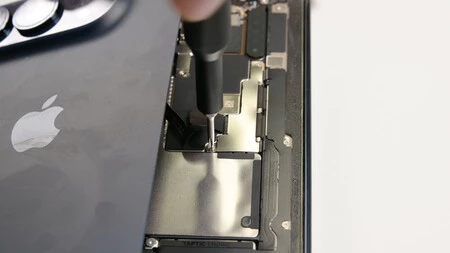

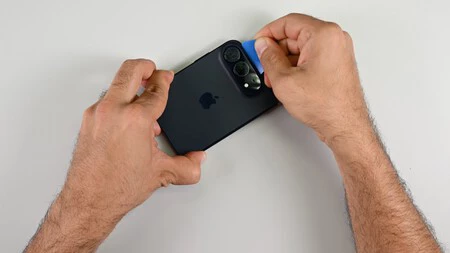

Para llegar a las piezas hay que pasar por la pantalla exterior, y ahí llegan buenas noticias. Sale con facilidad, más que la de la mayoría de los plegables, y su marco de plástico queda intacto. El cristal trasero se retira con una ventosa y el marco de la pantalla interior sale entero gracias a unos clips. Apple, además, ha publicado el manual de reparación desde el primer día, algo que iFixit agradece porque ayuda a quienes se dedican a repararlo.

Con todo esto, iFixit ha dado al iPhone Duo un 5 sobre 10 en reparabilidad. Es una nota provisional, a la espera de las piezas de recambio, y la más alta que ha dado a un plegable.

Falta ver cómo envejece la bisagra y qué pasa con las líneas de la pantalla. Lo más sensato es dejar siempre las reparaciones en manos de quienes se dedican a ello. Nosotros seguiremos de cerca la bisagra y la pantalla y, en cuanto haya novedades, las encontrarás en Applesfera.

Fuente | iFixit
